Условие задачи:

Написать индексы Миллера для плоскости, содержащей узлы с индексами [[200]], [[010]] и [[001]]. Решетка кубическая, примитивная.

<< §49 пример 3 || §50 пример 1 >>

Решение задачи:

Возможны два способа решения задачи.

1-й способ применим в тех случаях, когда узлы, принадлежащие плоскости, лежат одновременно и на осях координат (т. е. известны отрезки, отсекаемые плоскостью на осях координат).

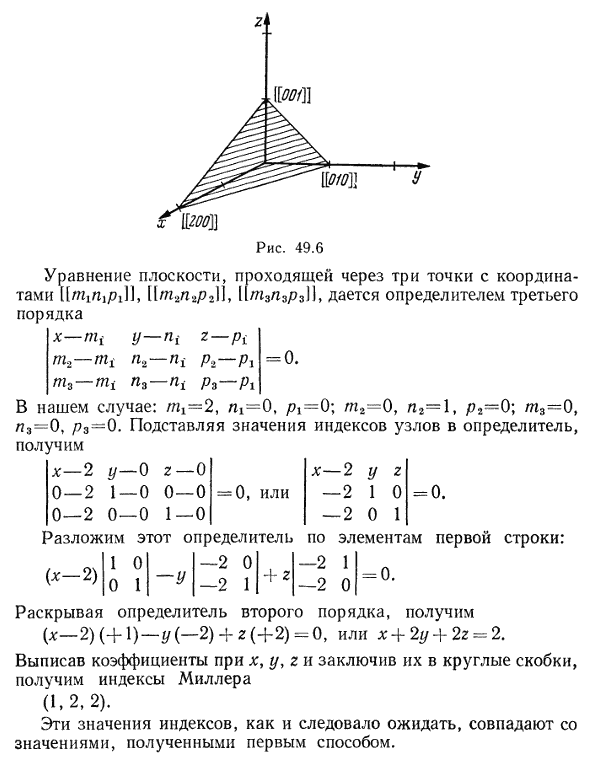

В данном случае узлы, принадлежащие плоскости, лежат на осях координат, и отрезки (в единицах постоянной решетки), отсекаемые на осях координат этой плоскостью, соответственно будут (рис. 49.6) 2, 1, 1.

В соответствии с общим правилом нахождения индексов Миллера напишем обратные значения полученных чисел 1/2; 1/1; 1/1 и приведем их к наименьшему целому кратному этих чисел. Для этого умножим числа на два. Полученная совокупность значений, заключенная в круглые скобки, и есть искомые индексы Миллера (1, 2, 2).

2-й способ (аналитический) особенно удобен тогда, когда известные узлы не лежат на осях координат. Этот способ является общим и применим во всех случаях.

Известно, что индексы Миллера равны наименьшим целочисленным коэффициентам при переменных в уравнении плоскости. Поэтому решение задачи по определению индексов Миллера сводится, по существу, к отысканию уравнения плоскости.
